Cum se măsoară dreptatea unei tije de oțel lustruit?

Hei acolo! În calitate de furnizor de tije de oțel lustruit, sunt adesea întrebat despre cum să măsoare dreptatea acestor tije. Este un aspect crucial, mai ales când le folosiți în aplicații de precizie. În acest blog, voi împărtăși câteva metode practice de măsurare a dreptății tijelor de oțel lustruit.

De ce este importantă măsurarea dreptății

Înainte de a ne aprofunda în metodele de măsurare, să vorbim despre de ce dreptatea este atât de importantă. În industrii precum auto, aerospațial și producție, tijele de oțel lustruite sunt utilizate în diferite componente. O tijă care nu este dreaptă poate duce la dezaliniri, uzură crescută și chiar defecțiuni ale sistemului. De exemplu, într-un cilindru hidraulic, o tijă îndoită poate provoca o distribuție neuniformă a presiunii, ducând la scurgeri și la o eficiență redusă. Deci, asigurarea dreptății acestor tije este esențială pentru buna funcționare a produselor finite.

Inspecție vizuală

Cel mai simplu mod de a începe verificarea dreptății unei tije de oțel lustruit este prin inspecția vizuală. Această metodă este rapidă și vă poate oferi o idee generală dacă tija are îndoituri sau curbe evidente.

Pentru a face o inspecție vizuală, așezați tija pe o suprafață plană, cu o lumină bună. Privește tija din unghiuri diferite. Puteți folosi și o margine dreaptă, cum ar fi o bucată de metal lungă și plată sau o riglă. Așezați marginea dreaptă de-a lungul lungimii tijei. Dacă există goluri între muchia dreaptă și tijă, înseamnă că tija nu este dreaptă.

Cu toate acestea, inspecția vizuală are limitările sale. Nu este foarte precis, mai ales pentru mici abateri. Poate detecta doar curbe sau curbe relativ mari. Deci, pentru măsurători mai precise, trebuie să folosim alte metode.

Utilizarea unui indicator cu cadran

Un cadran indicator este un instrument popular pentru măsurarea dreptății tijelor de oțel lustruit. Poate oferi măsurători precise ale abaterilor mici.

Iată cum puteți utiliza un comparator pentru a măsura dreptatea unei tije:

1. Configurați dispozitivul: În primul rând, trebuie să sprijiniți corect tija. Puteți folosi blocuri în V pentru a ține tija pe loc. Asigurați-vă că blocurile în V sunt curate și nivelate.
2. Montați indicatorul cadran: Atașați cadranul la un suport sau un dispozitiv de fixare. Poziționați indicatorul astfel încât vârful sondei să atingă suprafața tijei.
3. Puneti la zero indicatorul: Mișcați tija încet pe lungimea sa, menținând indicatorul în contact cu suprafața. Când tija este într-o poziție dreaptă, puneți la zero indicatorul cadran.
4. Măsurați abaterile: Rotiți încet tija sau mișcați-o axial. Pe măsură ce tija se mișcă, cadranul va indica abaterile de la linia dreaptă. Faceți citiri la intervale regulate de-a lungul lungimii tijei.
5. Analizați rezultatele: Înregistrați citirile maxime și minime. Diferența dintre aceste două valori vă oferă abaterea totală a dreptății lansetei.

Utilizarea unui indicator cu cadran necesită anumite abilități și practică. Trebuie să vă asigurați că tija este susținută corect și că indicatorul este calibrat corespunzător. Dar odată ce înțelegi, poate oferi măsurători foarte precise.

Măsurare cu laser

Măsurarea cu laser este o metodă mai avansată și mai precisă pentru măsurarea dreptății tijelor de oțel lustruit. Utilizează un fascicul laser pentru a crea o linie de referință, iar suprafața tijei este comparată cu această linie.

Iată cum funcționează măsurarea cu laser:

1. Configurați sistemul laser: Așezați emițătorul și receptorul laser la capetele opuse ale tijei. Asigurați-vă că fasciculul laser este paralel cu axa tijei.
2. Scanează tija: Mutați tija prin raza laser sau utilizați un dispozitiv de scanare pentru a măsura distanța dintre suprafața tijei și raza laser în diferite puncte de-a lungul lungimii sale.
3. Analizați datele: Sistemul de măsurare cu laser va genera un profil al suprafeței tijei. Puteți utiliza software pentru a analiza aceste date și a calcula abaterea de dreptate.

Măsurarea cu laser este foarte precisă și poate detecta chiar și mici abateri. De asemenea, este fără contact, ceea ce înseamnă că nu va deteriora suprafața tijei lustruite. Cu toate acestea, este mai scump și necesită echipamente specializate și operatori instruiți.

Plat optic și interferometrie

Plata optică și interferometria este o altă metodă precisă de măsurare a dreptății tijelor de oțel lustruit. Utilizează modelul de interferență al undelor luminoase pentru a măsura profilul suprafeței tijei.

Iată cum funcționează:

1. Așezați platul optic pe tijă: Un plat optic este o placă de sticlă foarte lustruită. Așezați-l pe suprafața tijei.
2. Creați un model de interferență: Luminează o sursă de lumină monocromatică, cum ar fi o lampă cu sodiu, pe planul optic. Undele de lumină se vor reflecta de pe suprafața tijei și a planului optic, creând un model de interferență.
3. Analizați modelul: Modelul de interferență constă din franjuri întunecate și deschise. Forma și distanța acestor franjuri pot fi utilizate pentru a calcula abaterea de dreptate a tijei.

Plata optică și interferometria sunt foarte precise, dar sunt, de asemenea, consumatoare de timp și necesită un mediu curat și stabil. Este adesea folosit în laboratoare sau pentru aplicații de înaltă precizie.

Concluzie

Măsurarea dreptății tijelor de oțel lustruit este un pas important în asigurarea calității și performanței acestora. Există mai multe metode disponibile, fiecare cu propriile avantaje și limitări. Inspecția vizuală este o modalitate rapidă și ușoară de a vă face o idee generală asupra dreptății tijei, dar pentru măsurători mai precise, puteți utiliza instrumente precum comparatoare, sisteme de măsurare cu laser sau plat optic și interferometrie.

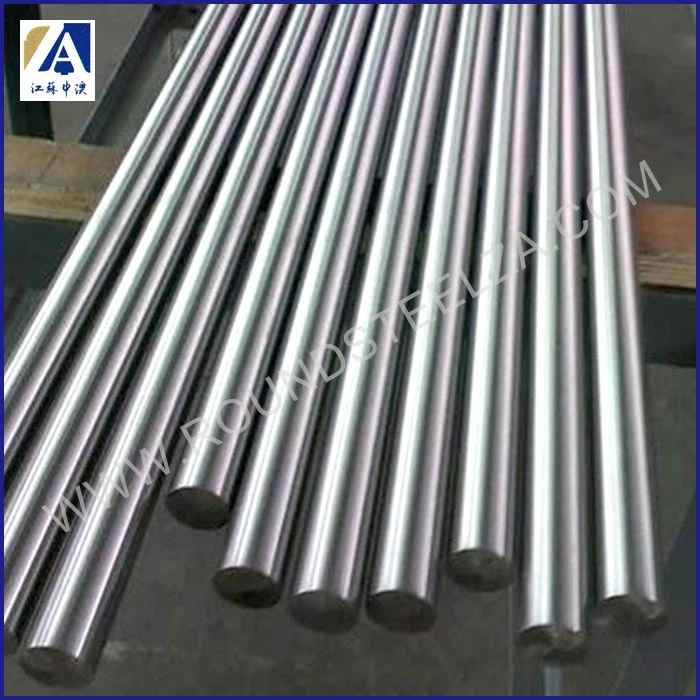

În calitate de furnizor de tije din oțel lustruit, oferim o gamă largă de produse, inclusiv1018 Bare de oțel trase la rece,Bară strălucitoare din oțel carbon SAE 1018, șiTije de honuit lustruite. Ne asigurăm că toate lansetele noastre îndeplinesc cele mai înalte standarde de calitate, inclusiv cerințele de dreptate.

Dacă sunteți pe piață pentru tije de oțel lustruit sau aveți întrebări despre măsurarea dreptății, nu ezitați să contactați. Suntem aici pentru a vă ajuta să găsiți produsele potrivite pentru nevoile dvs. și să ne asigurăm că acestea corespund așteptărilor dvs. de calitate. Să începem o conversație despre cerințele dvs. de achiziții și să vedem cum putem lucra împreună pentru a vă atinge obiectivele.

Referințe

• ASME B89.1.12 - Standard pentru măsurarea dreptății
• ISO 1101 - Specificații geometrice ale produsului (GPS) - Toleranță geometrică - Toleranțele de formă, orientare, locație și limitare
• Manualul mașinilor, ediția a 31-a, Industrial Press Inc.
